typische historische Kamera

Zum Auffrischen und Erinnern . . . .

. . . sind diese Seiten hier gedacht, denn viele wissen nicht mehr oder noch nicht, wie es damals angefangen hat und wie das wirklich funktioniert mit dem Fernsehen, den Kameras, den Videorecordern, den Tonband- und den Magnetband- geräten aus alter Zeit. Viele Bilder können Sie durch Anklicken vergrößern.

Hier nochmal die Meldung aus unseren Neuigkeiten:
Juli 2011 - das Edelste, das wir jemals hatten . . .

der Voodoo GBR Gigabitrecorder

In der letzen Juli-Woche haben wir von der BTS/Thomson/GrassValley den besten jemals gebauten digitalen Videorecorder erhalten, den DCR-6000, auch unter dem Namen Voodoo bekannt. Und er funktioniert tadellos. Im Jahr 1999/2000 war die Aufzeichnung von 1080p "unkomprimiert" ein Weltbestleistung.

Das Laufwerk (oben drauf) kam aus Darmstadt, der Prozessor (unten drunter) kam vom Knowhow Partner Toshiba. Auf den großen D6 Kassetten ist (immer noch) Platz für ca. 500 Gigabyte (netto) oder 45 Minuten HD 1080p in Perfektion. 80 Kilo und nur 750 Watt Leistungsaufnahme waren damals super. Über die analogen und digitalen Studio-Recorder kommen noch viele Seiten.

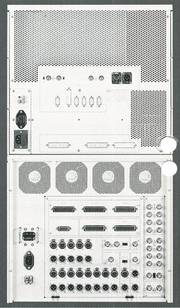

links der DCR6000 (Voodoo) rechts der DCR 500

Der Voodoo (Gigabit) Recorder mit D6 Kassetten

Der erste Gigabit Recorder sollte anfänglich das analoge 1250/50 HD Signal in perfekter Studioqualität digital speichern. Doch der Umschwung zum digitalen HD Standard 1080p ging ziemlich schnell vonstatten und so wurde der ursprungliche GBR Prototyp auf dieses D6 Format umgebaut.

Das Laufwerk war die bereits bekannte und voll durchentwickelte BTS Konstruktion aus Darmstadt, die insgesamt 3 verschieden große 19mm Kassetten aufnehmen konnte. Im Inneren des Laufwerks arbeiteten dann im Laufe der Zeit verschiedene Kopftrommeln.

Die Kassettengrößen waren schon bekannt von den DCR100, DCR300 und DCR500 Kassettenlaufwerken, die das PAL Studio Signal digital aufzeichenn konnten.

Die Kassetten-Größen im Vergleich finden Sie hier.

Bezüglich des Namens Voodoo schaun Sie mal hier rein.

.

.

Der DCR 6000,Prospekt aus Okt. 1993

The DCR 6000 Gigabit Recorder

HIGH DENSITY Digital HD VIDEO CASSETTE RECORDER .....

Superb quality, complete images through high density digital recording.

The DCR 6000 Gigabit Recorder is the first digital HD cassette recorder from BTS complying to the transparent HD recording format for digital HD'.; irrtngfes as proposed to the SMPTE by BTS and Toshiba.

Transparent HD recording ensures top-quality, complete images, eliminating risk of information loss through data reduction/expansion techniques.

This flexible recording system comprises two portable units. Both units are 40 cm in height, allowing easy adaptation to suit production environment; e.g. 19" rack mounting in an OB-Van, or table-top configuration in an editing suite.

The transparent image data recording format provides up to 64 minutes playing time on a single cassette.

This makes the DCR 6000 ideal for a wide range of applications such as acquisition, post production, film transfer, transmission and archiving.

The universal HD cassette recording format, using standard MP tape, combines with the reliable 19mm tape transport from BTS to reduce the cost of ownership for digital HD recording.

The DCR 6000 is available in two HD interlaced production standards: 1250/50 (EU95) and 1125/60 (SMPTE 240M, 260M).


Universal image data recording format for various HD standards

•1250/50/2:1,1050/59,94/2:1 (interlace) and 1125/60/2:1 (interlace)
•  applicable to HD graphical images
•  capable of handling 1080 active lines
•  extendable to 24 pictures/second film mode

First digital HD cassette recorder to comply to SMPTE/D-6 format

Transparent data recording of 1.2 Gbit/s
64 minutes playing time on one L-cassette
Digital parallel and analog signal interfaces
Up to 12 digital audio channels
Separate picture and sound editing
Powerful error correction system with a BER of 10 hoch -11

Specif ications :

General
Power requirements 230V AC,+15%-20% 100V-120VAC,-10%
Power consumption 1 kW
Operating temperature 10°C to 40°C
Weight 120 kg
Dimensions
Tapedeck (h x wxd) 397 x 447 x 700 mm
Processor (h x w x d] 397 x447 x692 mm
Cassette tape 19 mm MP-tape; L-M-S size
Tape speed 497 mm/s
Recording time 64 minutes (L-cassette)

Video
Video signal 1250/50/2:1 (EU95)
(1125/60/2:1 on request)
Sampling frequency for luminance 72 MHz (74.25 MHz)
Sampling frequency for chrominance 36 MHz (37.125 MHz)
Bandwidth for luminance 30 MHz for chrominance 15 MHz
Quantization 8 bit
Data rate 1.2 Gbit/s
Reference Trilevel sync
Input/output analog, BNC, digital parallel; 50-pin D-sub

Audio
Audio signal AES/EBU
Sampling frequency 48 kHz
Quantization 20 bit Input/output
analog : 8 x XLR
digital: 6 x XLR (6 pairs)

These typical specifications are subject to change without notice.

BTS Broadcast Television Systems GmbH
Robert-Bosch-Strasse 7
D-64278 DARMSTADT, GERMANY
Tel:+49 (0)6151 808 0
Fax:+49 (0)6151 894 463

A PHILIPS COMPANY
